Novo v naši ponudbi!

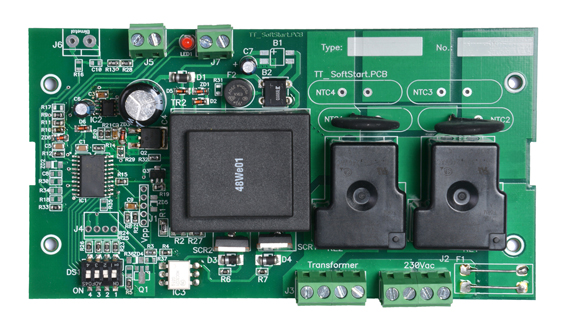

MEHKI zagon transformatorja TS-10 in TS-25

Inrush current limiter for toroidaltransformer  |  toroidaltransformer soft starter

Mehki zagon transformatorja



NAMEN:

Transformatorji večje moči od 200VA običajno povzročajo težave pri vklopu v omrežje. Ta efekt je zelo izrazit pri toroidnih transformatorjih. Zaradi zelo majhne omske upornosti vklop takega transformatorja za dobo nekaj deset mili sekund pomeni tako rekoč kratek stik. Vklopni tok v transformator lahko znaša več 10A, lahko tudi preko 100A. Vzrok tem težavam je zelo majhna vrednost stresane induktivnosti toroidnega transformatorja. Stresana induktivnost lahko predstavlja močno omejitev vklopnih tokov skozi primarno navitje toroidnega transformatorja. Če je stresana induktivnost zelo nizka, potem seveda ni omejitve vklopnega toka v primarno navitje transformatorja. V transformatorju se vzpostavi fazni kot 90 stopinj med tokom in napetostjo šele po nekaj periodah. Šele po tem, ko se to zgodi, se razmere v transformatorju stabilizirajo. Obstaja še en problem, to je prekomerno namagnetenje železnega jedra zaradi prekomernega vklopnega toka. Železno jedro je zato v nasičenju. To je razlog, da transformator potrebuje še več period omrežne napetosti, da se železno jedro razmagneti. Ta doba, se razmere v transformatorju stabilizirajo, se zato lahko podaljša na nekaj sekund. Kako dolga je doba da se razmere v transformatorju stabilizirajo in s tem tudi doba zelo povečanega toka v primarno navitje je odvisno od trenutka vklopa transformatorja in trenutka, v katerem je bil transformator v preteklosti izklopljen. Naprava TS-10 in TS-25 služita temu, da omogočata vklop in izklop transformatorja v najugodnejsem trenutku, tako, da ne pride do prekomernega vklopnega toka v primarno navitje transformatorja. V končni fazi zaradi tega ne pride do izpada inčtalacijskega odklopnika v hišni inštalaciji.
    Mehki zagon (soft start) transformatorja TS-10 in TS-25 odpravi težave tako, da ne pride do izpada inštalacijskega odklopnika.

Lastnosti Polnilnika

user manual navodila za uporabo
